Сварные рельсовые зажимы (клипсы) для тяжелых козловых кранов, консольных кранов, контейнерных кранов STS, кранов RMQC, мостовых кранов и т. д.

Общее описание

1. Обзор
Приварные рельсовые зажимы широко используются в промышленных железнодорожных системах. Их основная функция заключается в позиционировании и фиксации рельса, обеспечении бесперебойной работы транспортных средств или оборудования на пути, повышении безопасности и надежности железнодорожной системы, а также продлении срока ее службы. Приварной рельсовый зажим состоит из двух основных компонентов: регулируемого верхнего зажима и базового зажима. Вулканизированный резиновый наконечник (прижимной блок) на регулируемом верхнем зажиме плотно прилегает к основанию рельса, снижая шум и вибрацию во время работы. Базовый зажим может быть предварительно приварен к стальной опорной плите на заводе, после чего вся стальная опорная плита может быть подвергнута обработке поверхности (горячее цинкование или антикоррозионное покрытие) в зависимости от практического применения. В качестве альтернативы, базовый зажим может быть приварен на месте в заранее определенных местах, что сокращает время монтажа для рабочих.

2. Ключевые особенности
▶ Изготовлено из высококачественного кованого металла, что обеспечивает высокую прочность и точность.
▶ Функция самоблокировки при воздействии боковых сил для повышения устойчивости.
▶ Способен выдерживать горизонтальные боковые нагрузки, воздействующие на рельс.
▶ Высота установки позволяет использовать краны, оснащенные горизонтальными направляющими колесами.
▶ Высокоточные размеры обеспечивают плотное прилегание к направляющей.
▶ Гибкий резиновый наконечник обеспечивает превосходную защиту от смещения, снижая эксплуатационный шум и вибрацию, а также повышая безопасность и устойчивость при движении по рельсам.
▶ Упрощает строительство и техническое обслуживание, минимизируя время простоя и повышая производительность.
Изолированная эластичная система крепления SINCHOLD значительно превосходит традиционные системы крепления.

Связаться с нами

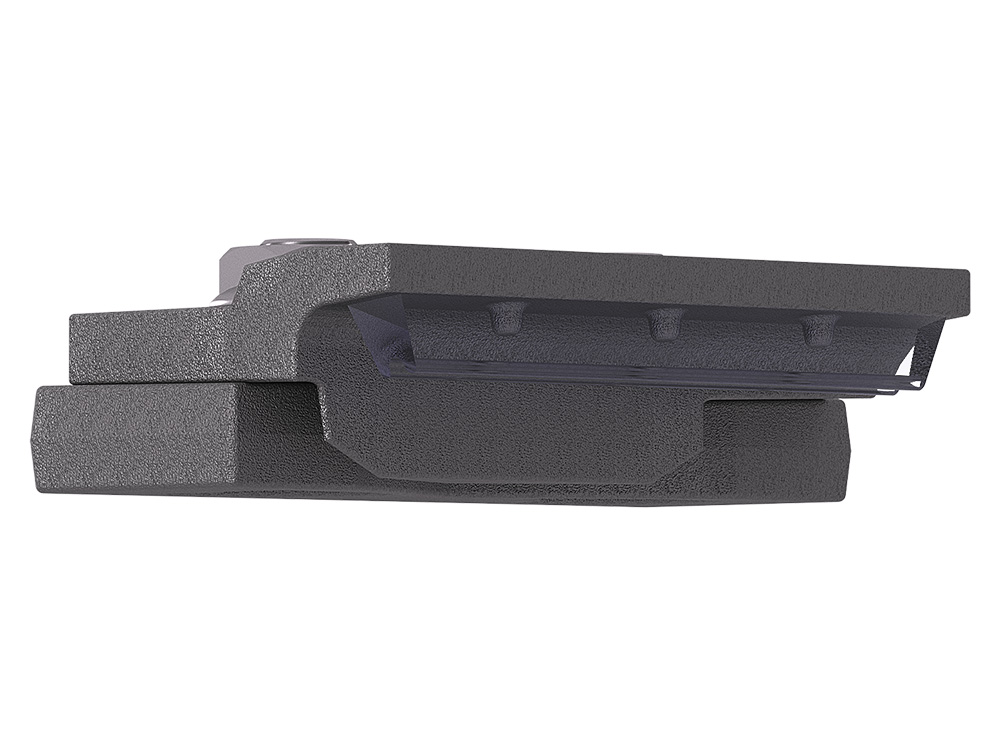

Регулируемая конструкция

Инновационная конструкция SINCHOLD позволяет подвижно позиционировать верхний зажим на крепежном конце. Регулируя положение верхнего зажима относительно крепежного конца, можно легко адаптировать его к различным требованиям к расстоянию между направляющими при монтаже.

Основные характеристики

● Длинное овальное отверстие: Крепление для направляющей имеет вытянутое овальное отверстие, что позволяет производить точную регулировку во время установки.

● Наклонное отверстие и упорный блок: Наклонное отверстие в сочетании с упорным блоком эффективно предотвращает смещение рельсового зажима после затягивания, обеспечивая надежное и стабильное положение.

● Удобная регулировка: Данная конструкция обеспечивает гибкость при боковой регулировке во время установки или обслуживания направляющих крана, упрощая процесс и экономя время.

Преимущества

Одной из его выдающихся особенностей является регулируемость зажима для направляющей, обеспечивающая:

● Гибкая регулировка: Легко адаптируется к различным условиям установки.

● Высокая адаптивность: Подходит для широкого спектра конфигураций рельсов.

● Простота установки и обслуживания: Упрощает регулировки и сокращает время простоя.

Данная конструкция обеспечивает безопасную и эффективную работу систем железнодорожного транспорта, предоставляя надежное решение для укладки и обслуживания путей.

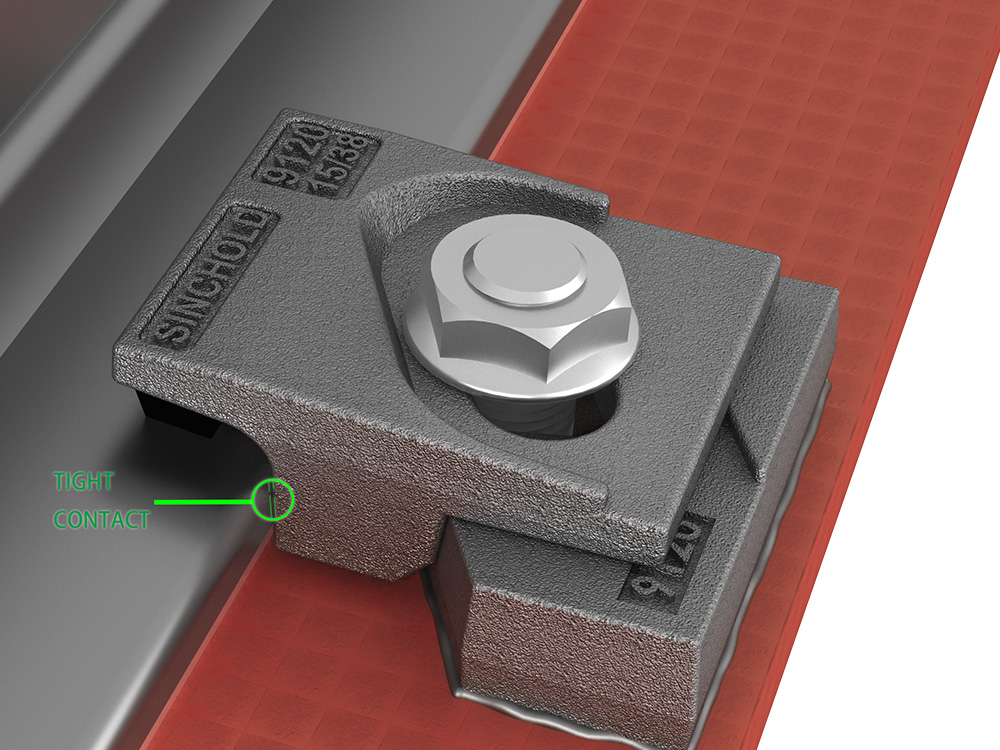

Вулканизированный резиновый нос

Каждый комплект зажимов для направляющих SINCHOLD интегрирован с вулканизированный резиновый нос (Прижимной блок). Благодаря своим эластичным свойствам резиновый наконечник поглощает и рассеивает ударные нагрузки на рельсы, обеспечивая эффективное гашение колебаний. Это помогает снизить вибрацию и шум рельсов, повышая плавность и комфорт езды. Резиновый наконечник работает в сочетании с рельсовым зажимом, надежно фиксируя рельсы, предотвращая их смещение или тряску. Это обеспечивает стабильность и безопасность рельсов, минимизируя риск аварий, вызванных ослаблением рельсов.

Приложения

Резиновый носовой обтекатель широко используется в различных отраслях промышленности, включая железнодорожный транспорт, подъемное оборудование, металлургические заводы, электростанции, порты и металлургию. Он особенно важен в тех областях применения, где требуется выдерживать значительные удары и вибрацию, например, на железнодорожных путях и крановых рельсах.

Параметры настройки

Компания SINCHOLD предлагает различные комбинации резиновых наконечников и верхних зажимов, обеспечивающие совместимость с более чем 70 различными профилями направляющих, представленными на рынке. Пожалуйста, свяжитесь с нами для более точного выбора оптимального решения по зажиму направляющих, соответствующего вашим конкретным потребностям.

Связаться с нами

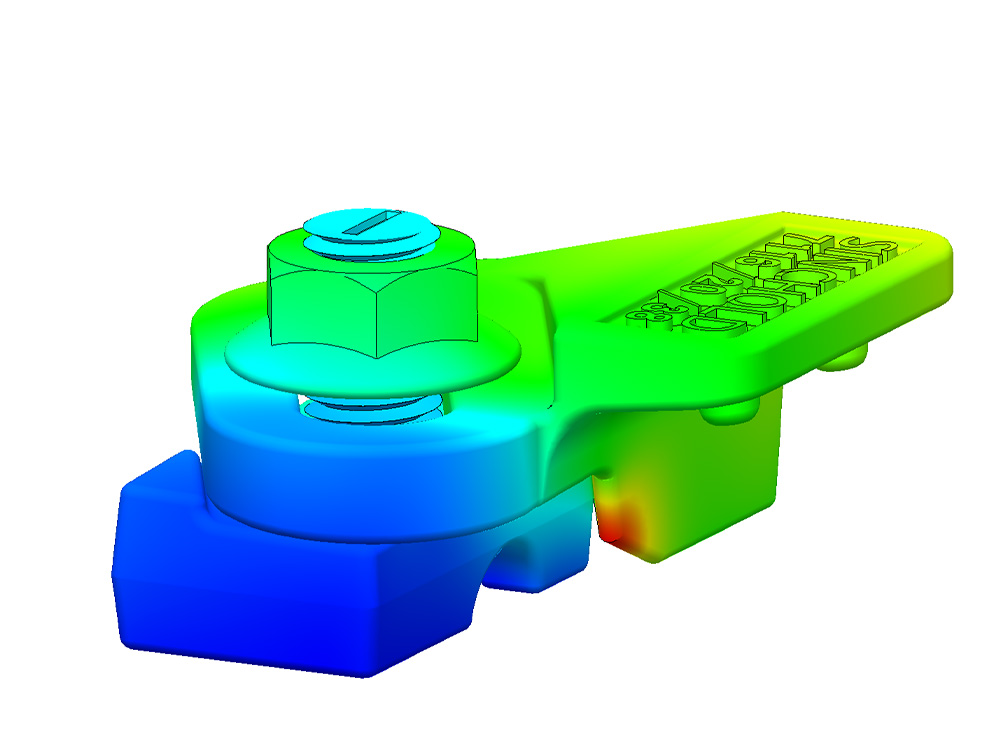

Прочность и долговечность

Рельсовые зажимы SINCHOLD разработаны для совместимости практически со всеми профилями рельсов, доступными в мире. После 3 миллионов испытаний на усталость наши рельсовые зажимы и их комплектующие не показали признаков трещин, значительных деформаций или других повреждений. Их механические свойства были тщательно протестированы и сертифицированы всемирно известными профессиональными лабораториями, специализирующимися на железнодорожном строительстве, что гарантирует исключительную производительность и надежность.

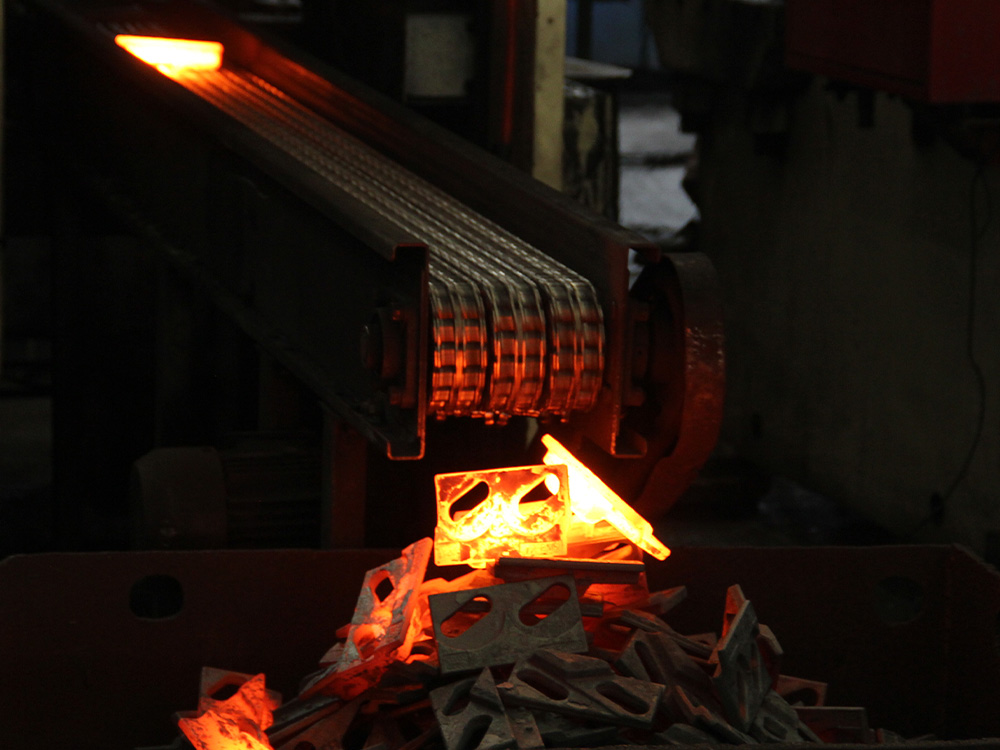

Процесс ковки

Рельсовые зажимы SINCHOLD изготавливаются с использованием передовых технологий ковки. В процессе ковки ударная сила или давление прикладываются для деформации металла между верхним и нижним штампами (наковальнями), придавая ему желаемую форму. Этот метод особенно подходит для рельсовых зажимов простой формы и больших габаритов.

Для рельсовых зажимов сложной формы, требующих высокой точности размеров, мы используем... процесс ковки в закрытых штампахПри этом методе металлическая заготовка сжимается и формируется внутри полости прецизионного ковочного штампа, что гарантирует соответствие конечного продукта точным техническим характеристикам.

Независимо от ваших потребностей, компания SINCHOLD обладает опытом, позволяющим предлагать индивидуальные решения. Для получения дополнительной консультации, пожалуйста, свяжитесь с нами.
